你是否想過，那些高壓電纜中，除了輸送電能的芯線，還有一個隱藏回路正在悄悄消耗電能、產生熱量，甚至威脅著整個電網的安全？這個隱藏回路產生的電流，就是電纜環流。今天，我們就來揭開它的神秘面紗，看看它到底是什么，以及該如何防范。

一、什么是電纜護層環流？

要理解護層環流，我們首先要了解高壓電纜的結構。拿高壓單芯電纜來說，導體芯線、絕緣層、金屬護層就是它的主要組成，導體芯線在最中間承擔電能輸送，絕緣層在中間，以此保證電氣隔離，最外層的就是起到保護和屏蔽作用的金屬護層（鋁/銅護套）。

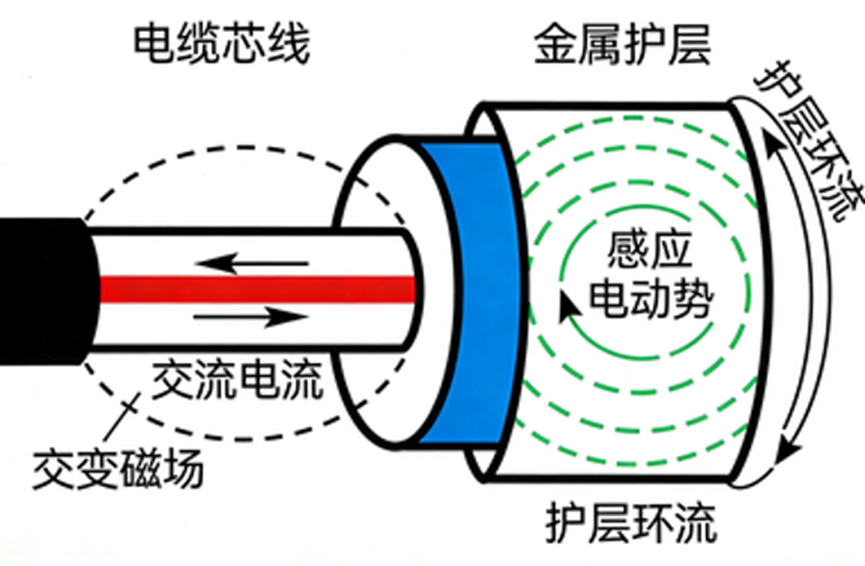

當電纜芯線中有交流電流通過時，根據電磁感應原理，會在其周圍產生交變磁場。這個磁場會穿過金屬護層，在護層中產生感應電動勢。如果金屬護層兩端都接地，或者多點接地，就會形成一個閉合回路，感應電動勢驅使電子流動，從而產生電流——這就是護層環流。

這就和變壓器的工作原理大差不差，也就是說這個芯線相當于變壓器的初級線圈，金屬護層相當于次級線圈。當初級線圈通電時，次級線圈就會產生感應電流。

二、護層環流是怎么產生的？

護層環流的產生，主要與接地方式密切相關：

1、兩端接地

當電纜金屬護層采用兩端直接接地的方式時，在正常運行情況下，由于電磁感應產生的感應電動勢會在護層兩端形成電位差，從而產生環流。電纜傳輸?shù)碾娏髟酱螅a(chǎn)生的磁場就越強，環流也就越明顯。

2、多點接地

即使是采用單點接地設計的電纜，如果由于接地不良、與其他金屬物體意外接觸等原因，導致護層形成了額外的接地通路，也同樣會產生環流。

三、無效熱能：看不見的“電費小偷”

護層環流的存在，意味著電能的額外損耗，這種無效熱能會極大增加運行成本。更嚴重的是它帶來一系列連鎖反應，比如護層環流導致金屬護層發熱，加速電纜老化，降低絕緣。而當絕緣性能下降到一定程度，就會導致絕緣損壞，引發接地故障甚至短路事故，威脅電網安全運行，簡直是“多米諾骨牌效應”！

四、如何監測護層環流？

既然護層環流危害如此之大，我們該如何及時發現它呢？傳統的巡檢方式很難捕捉到這些細微的電流波動，這時候，就需要專業的監測設備來幫忙。

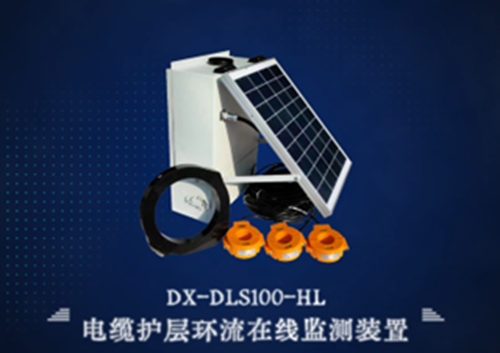

鼎信智慧DX-DLS100-HL接地環流監測系統就是專門為這一需求設計的。

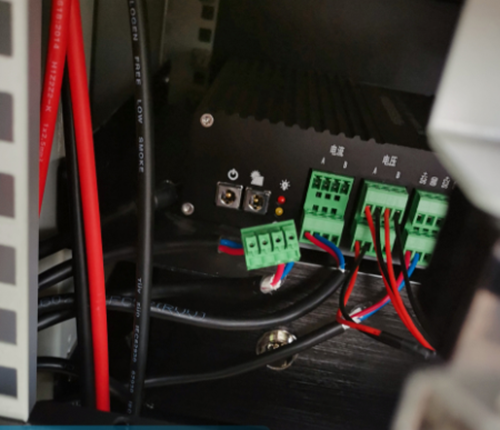

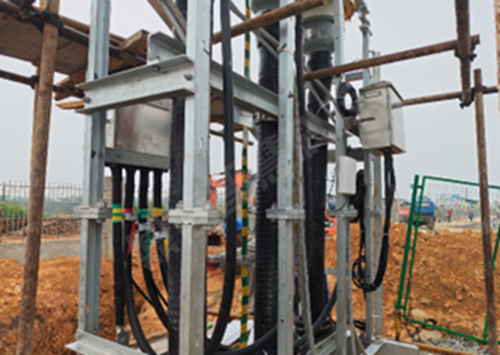

將環流互感器套在電纜護層接地線上，實時測量環流的大小和變化情況。測量數據通過光纖、4G等通信方式傳輸?shù)胶笈_監控中心，結合智能監測系統進行分析和處理。

一旦發現環流異常，系統會立即發出預警，運維人員可以第一時間定位故障位置，快速介入處置，將隱患扼殺在萌芽狀態。

五、監測亮點

供電靈活：支持CT感應取電、光伏取電，搭配鋰電池備用供電，即使在偏遠無供電區域也能穩定運行。

耐候性強：可抗85℃高溫、耐-55℃低溫，防水等級不低于IP68，無懼戶外嚴苛環境。

智能防護：采用防電磁干擾技術，實現零誤報；自帶自動修復功能，減少維修成本；支持定時匯報設備狀態，讓運維人員心中有數。

快速預警：可自由設置電流預警和報警值，一旦檢測到異常，立即發送報警短信，確保第一時間響應。

六、如何預防護層環流危害？

除了監測，從源頭上預防護層環流的危害同樣重要。以下是一些有效的預防措施：

1、優化接地方式

在電纜設計和安裝階段，可以采用交叉互聯接地等優化方案。通過改變接地連接的位置和方式，有效降低護層環流。

2、加強電纜選型

選擇質量可靠、護層絕緣性能良好的電纜產品，從源頭上減少環流產生的可能性。

3、定期監測維護

即使采用了優化設計，也需要定期監測護層環流的變化情況，及時發現和處理潛在問題。
